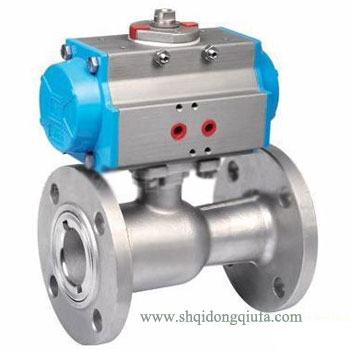

氣動高溫球閥的結構分析

更新時間：2015-08-08

氣動高溫球閥為金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。氣動高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，氣動高溫球閥則處于全開狀態。其特征在于：氣動高溫球閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。
　　

　　耐高溫氣動高溫球閥的閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
　　
　　采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明正流狀態（介質流動方向與閥芯轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。
　　
　　當逆流狀態時，氣動球閥閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
　　
　　因此本實用新型氣動高溫球閥不像傳統的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。
