耐高溫硬密封氣動球閥金屬硬密封氣動高溫球閥

更新時間：2015-11-25

耐高溫硬密封氣動球閥常見的有三種連接方式，法蘭連接、焊接連接及螺紋連接。金屬硬密封氣動高溫球閥可與氣動閥門定位器、智能定位器配套使用，輸入4～20mA信號實現對閥門的精確調節和控制，耐高溫硬密封氣動球閥廣泛應用于對壓力、流量、溫度、液位等參數調節的系統和設備中。上海川耐閥門專業生產的耐高溫硬密封氣動球閥廣泛用于石油、天然氣、煤化工、醫藥、食品生產、電力系統、給排水、供熱和供氣系統中，廣受信賴。

耐高溫硬密封氣動球閥材質標準：

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	不銹鋼+淡化處理
填料	V型PTFE四氟填料、柔性石墨

金屬硬密封氣動高溫球閥設計標準：

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

耐高溫硬密封氣動球閥尺寸規格：

公稱通徑DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

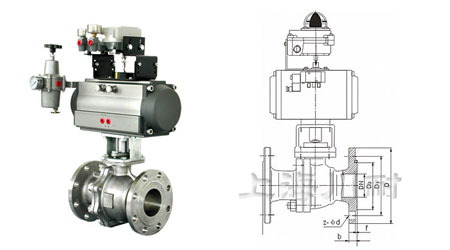

硬密封氣動耐高溫球閥結構圖：
硬密封氣動高溫球閥
